Підйомно-зсувні системи HS-Portal: інженерні особливості, габарити стулок і безбар’єрний монтаж
Сучасна архітектура заміських котеджів, пентхаусів та прибережних вілл орієнтована на концепцію безшовного об’єднання внутрішнього простору будинку з навколишнім ландшафтом. Традиційні орні двері при великих розмірах прорізів вимагають занадто багато вільного радіусу для відкривання та обмежені допустимою масою стулок до 100–120 кг. Класичні похило-зсувні системи (PSK-портали) вирішують проблему економії простору, проте мають істотні обмеження за габаритами та високий незручний поріг, через який доводиться щоразу переступати.

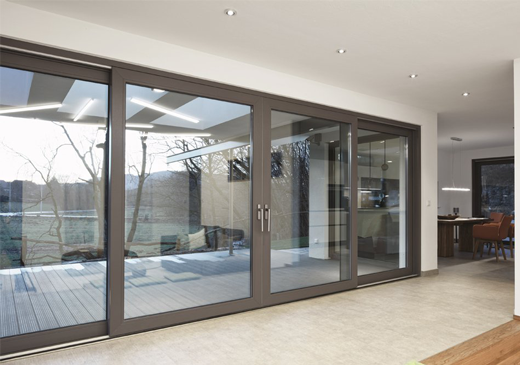

Для закриття масштабних отворів шириною від 3 до 12 метрів золотим стандартом стали підйомно-зсувні системи — HS-Portal (від німецького Hebe-Schiebe-Tür). Завдяки прецизійному інженерному механізму підйому навіть гігантські стулки вагою до 400–600 кг плавно і безшумно зсуваються вбік зусиллям однієї руки, забезпечуючи максимальну площу панорамного огляду без зайвих вертикальних імпостів.
Ознайомитися з реалізованими об’єктами, варіантами колірного оформлення за шкалою RAL та замовити конструкцію під індивідуальний проєкт можна на сайті виробника: https://okna-anko.kiev.ua/aliuminievi-rozsuvni-systemy/ — фахівці розробляють вузли примикань і проводять монтаж порталів відповідно до норм будівельної теплотехніки.
1. Механіка роботи HS-Portal: як влаштована фурнітура
Секрет легкості управління масивними дверима криється у кінематиці підйомно-зсувної фурнітурної обв’язки. На відміну від звичайних розсувних стулок, які постійно ковзають по напрямних на роликах під навантаженням власної ваги, механізм HS-порталу працює за принципом керованого ліфта.
Два стани системи: закриття та ковзання
- Положення «Закрито» (герметичний режим): у закритому стані масивна ручка порталу повернута вертикально вгору або вниз. При цьому стулка під власною вагою опускається на нижній профіль, а пружні EPDM-ущільнювачі по всьому периметру щільно притискаються до рами. У такому режимі портал забезпечує клас повітро- та водопроникності на рівні глухого віконного блоку.
- Положення «Відкрито» (режим зсуву): при повороті довгої важільної ручки на 180 градусів внутрішній зубчастий привід приводить у дію тяги. Нижній роликовий кареточний вузол висувається, піднімаючи стулку над порогом на 5–8 мм. Ущільнювачі виходять із зони тертя, і полотно вільно котить по напрямній рейці з нержавіючої сталі практично без опору.
Каретки виготовляються з високоміцних сталевих сплавів із тандемними поліамідними роликами на закритих кулькових підшипниках. Це захищає ходові деталі від потрапляння пилу, вологи й гарантує плавний хід протягом десятків років експлуатації.
2. Габаритні обмеження та схеми відкривання
Алюмінієвий профіль володіє високим модулем пружності, що дозволяє створювати панорамні стіни, які раніше вважалися інженерно неможливими. Конструкція може проєктуватися з різною кількістю рухомих та нерухомих частин.
| Технічний параметр | Граничні значення для алюмінієвих HS-Portal |
|---|---|
| Максимальна ширина всієї конструкції | До 12 000 мм (12 метрів) при використанні багатодоріжкових рам |
| Максимальна висота стулки | До 3 200 – 3 600 мм |
| Максимальна ширина однієї стулки | До 3 000 – 3 300 мм |
| Максимальна вага рухомого елемента | До 400 кг (ручне управління) / до 600 кг (з електроприводом) |
| Монтажна глибина рами | Від 150 до 270 мм (залежно від 2-х або 3-х рейкової системи) |
| Товщина склопакета | Від 32 до 56 мм (двокамерні енергозберігаючі пакети з триплексом) |
Найбільш популярні схеми відкривання: схема «А» (одна глуха частина + одна розсувна стулка), схема «D» (дві розсувні стулки, що з’їжджаються в центрі на дві глухі бокові), а також ексклюзивні кутові портали без кутового опорного стовпа (при розсуванні кут будинку стає повністю відкритим простором).
3. Безбар’єрний прохід: технологія нульового порога
Однією з ключових переваг підйомно-зсувних дверей є можливість реалізації безбар’єрного середовища (нульовий поріг за стандартом DIN 18040). Це вкрай важливо для сімей з дітьми, літніх людей або осіб на колісних кріслах, де будь-яка сходинка висотою понад 20 мм створює постійний дискомфорт і небезпеку перечепитися.
Конструкція прихованого теплого порога
Нижня рама порталу втоплюється безпосередньо в рівень чистової підлоги. Зовні залишається видимою лише вузька накладка з анодованого алюмінію або нержавіючої сталі з висотою колії всього 3–5 мм над чистовим покриттям паркету чи плитки.
Щоб усунути промерзання в зоні стику плитки та фундаменту, нижня напрямна виготовляється з композитного термоізольованого профілю на базі твердого пінополіуретану, склопластику чи армованого поліаміду. У підпороговому просторі з боку вулиці обов’язково встановлюється прихований лінійний водовідвідний лоток із перфорованою решіткою. Він перехоплює зливову воду та талий сніг, запобігаючи затіканню вологи під поріг навіть під час косих шквальних дощів.
4. Автоматизація та захист від зламу
Враховуючи значну вагу склопакетів площею 8–10 м², зручним доповненням для HS-порталів виступає автоматичне електроприводне керування:
- Приховані моторні приводи: монтуються всередину верхнього або бокового профілю рами. Відкривання й закривання масивної стулки здійснюється натисканням кнопки настінного вимикача, пультом ДК або командою з мобільного застосунку розумного будинку.
- Датчики безпеки: фотоелементи та датчики струму блокують рух стулки у разі зустрічі з будь-якою перешкодою (дитина, домашня тварина, предмет інтер’єру), що повністю виключає травматизм.
- Зламостійкість класу RC2: важкі двері обладнуються протизламними штифтами, посиленими зачепами та замковими циліндрами із захистом від висвердлювання. Підняти та відтиснути зсунуту стулку ломом зовні неможливо, оскільки привід надійно блокує каретки в опущеному стані.
Поширені питання (FAQ)
Чи підходять підйомно-зсувні системи для холодних зим в Україні?
Так, алюмінієві системи HS-Portal проектуються спеціально для опалюваних житлових будинків і котеджів. Завдяки широким багатокамерним термомостам (від 34 до 50 мм) та використанню енергозберігаючих двокамерних склопакетів із газом аргоном опір теплопередачі таких систем становить $R ge 0,85–1,0$ м²·К/Вт, що повністю відповідає і навіть перевищує норми ДБН В.2.6-31:2021.
У чому різниця між порталами HS та системами PSK?
У системі PSK (похило-зсувній) стулка спочатку висувається на користувача, а потім котиться вбік. Максимальна вага стулки в ній обмежена 160–200 кг, ширина — до 1,6–1,8 м, і обов’язково присутній високий віконний поріг (близько 60–80 мм). У системі HS (підйомно-зсувній) стулка просто піднімається та зсувається на роликах, витримує вагу до 400–600 кг, має ширину до 3–3,5 м і встановлюється з абсолютно плоским нульовим порогом.
Яке скло обов’язково використовується для заповнення таких порталів?
З огляду на велику площу полотна, використання звичайного силікатного скла заборонено за нормами безпеки. У портальних склопакетах обов’язково встановлюється гартоване скло завтовшки 6–8 мм (яке в 5–6 разів міцніше за звичайне і стійке до термошоку) або багатошаровий захисний триплекс товщиною від 6 до 10 мм, який у разі пошкодження утримує осколки на еластичній плівці.
